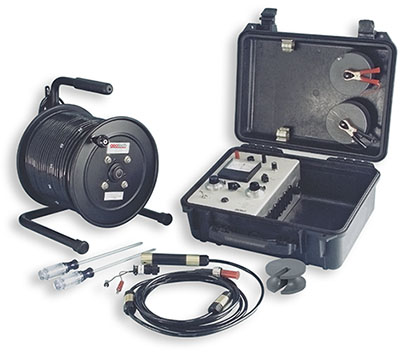

Geotech Borehole Resistivity System
El Geotech Borehole Resistivity System es un registrador de pozo duro, portátil y manual que mide tanto la resistividad aparente y el potencial natural (SP).
Sus aplicaciones incluyen exploración mineral, cartografía del subsuelo (isopacas), ubicar información de agua fresca y salada; correlación litológica y estructural entre los pozos y la construcción de pozos.
Características
- Mide tanto la resistividad como el potencial (SP)
- La resistividad se lee en un rango de 0-10,000 ohm-pies
- El potencial se lee en un rango de 1-1,000 mili voltios, positivos o negativos
- Instrumento de lectura que funciona con batería, y un indicador de resistividad y SP en un duro estuche resistente al agua
- Un cable de cuatro conductores de 500 pies (152 m) montado en un carrete portátil
- Ensamblaje de sonda de 1" (2.5 cm) de diámetro
- Dos líneas de superficie de un solo conductor aislado en carretes de almacenamiento
Especificaciones
| Instrumento | |
|---|---|
| Corriente | 9 mili amperios |
| Resistividad | DC, lectura de contadores nulo; 0-10,000 ohm-pies legible con ±0.10% de escala total |
| Potencial | Rango, 0-1,000 mili voltios, positivo o negativo |
| Baterías | Seis baterías de transistor de 9 voltios; una batería de célula-C |
| Dimensiones | 7" x 16" x 12" (18cm x 41cm x 30cm) |
| Peso | 13 lbs. (6 kg) |
| Carrete | |
| Construcción | Acero recubierto de polvo |
| Dimensiones | 13" x 12" x 15" (33cm x 30cm x 38cm) |
| Peso | 30 lbs. (13.6 kg) |
| Cable | |
| Tipo de Superficie | Dos cables aislados de un solo conductor con conectores en un carrete de almacenaje |
| Dimensiones | 50 pies (15m) de largo (cada uno) |
| Peso Neto | 2.5 lbs. (1 kg) |
| Tipo de Perforación | 4-conductores, diámetro de ¼" (6.3mm), 500' (152m) de longitud |
| Montaje de la Sonda | |
| Tipo | Un electrodo de corriente de 1" (2.5cm) de diámetro y tres electrodos de potencial montados en un cable de 15 pies (4.5m) con un conector en línea a prueba de agua para fijarse al cable registrador. |
| Peso | 1.5 lbs. (.68 kg) |
| Peso del Sistema | 47 lbs. (21 kg) |
