Geotech Single & Multi-Well Solar Sipper
Sistema de Recuperación de Hidrocarburos
El Geotech Solar Sipper es un sistema de remediación que funciona con luz solar, diseñado para aplicaciones remotas donde la corriente eléctrica no está disponible o no es económicamente factible. Este flexible sistema puede ser configurado hasta para ocho pozos. Sus características compactas y fáciles de instalar hacen esta una unidad eficiente de mover e implementar en múltiples pozos.
El Solar Sipper usa una bomba única dentro del pozo para recuperar hidrocarburos a través de un filtro de entrada oleófilo⁄hidrófobo. Una vez que el bote de la bomba se llena a través del ciclo de vaciado, la bomba se revierte, presuriza el sistema y bombea el fluido recuperado a la superficie y hacia un recipiente de almacenamiento.
El Geotech Solar Sipper puede extraer fluidos efectivamente en profundidades de hasta 180 pies debajo de la superficie y recuperar hidrocarburos de alta viscosidad cuando se utiliza nuestro desnatador de hidrocarburos pesados.

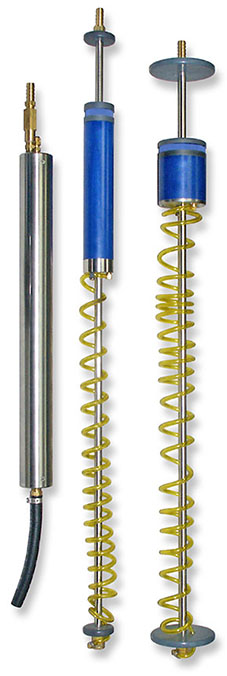

Bomba de Pozo, Desnatadores de 2" y 4"
Implementación
El Solar Sipper puede reducir los costos totales de un proyecto y mejorar dramáticamente la implementación:
- Disponible en configuraciones de uno solo o múltiples pozos
- Reduce el tiempo y costo de tener corriente eléctrica en el sitio.
- Elimina la necesidad de que los electricistas hagan trabajo de instalación y conseguir permisos.
- El simple y seguro sistema de bajo voltaje puede ser instalado sin capacitación especial o licencia y requiere experiencia mínima.
- No se requieren zanjas o equipo transformador.
- Reubicar el equipo para seguir una pluma o ajustar una nueva caracterización de sitio es fácil y rápido.
Operación
El Geotech Solar Sipper recupera hidrocarburos flotantes (LNAPL) en los pozos, utilizando una bomba solar de presión y vacío. El desnatador estándar presenta un conjunto en su válvula de admisión que incorpora un flotador de densidad y un filtro oleófilo/hidrófobo que diferencia entre hidrocarburos flotantes y agua. El desnatador flota justo sobre la interfase agua/aceite para recolectar y remover hidrocarburos del pozo hacia un almacén opcional sobre la superficie.
El Geotech Solar Sipper también está disponible para la recuperación de producto hundible (DNAPL) de los pozos cuando se utiliza una válvula de admisión fija.
Especificaciones
| Aplicaciones: | Pozos de 2" (50 mm) o más |
|---|---|
| Tasa de Recuperación: | .2 galones (757 ml) por ciclo |
| Profundidad Máxima de Operación: | 180 pies (55m) |
| Requerimiento de Poder: | 12-15 Volts DC de entrada hasta 14.5 Amperios 90~240 Watts continua |
| Presión Máxima: | 100 PSIG (7 bar) |
| Máximo de Aspiración: | 20" Hg @ MSL (50mm Hg) |
| Separación Agua⁄Aceite: | Pantalla de malla Oleófila/Hidrofóbica |
| Controlador: | |
| Temperatura de Operación | 32° a 104°F (0° a 40°C) |
| Rango de Temperatura de Almacenamiento | -20° a 150°F (-29° a 66°C) |
| Humedad | 90% no condensada (máx.) |
| Dimensiones | 10" D x 18" T x 16" W (25.4cm D x 45.7cm T x 40.6cm W) |
| Peso Aproximado | 34 lbs. (15.4kg) un solo canal 49 lbs. (22.2 kg) ocho canales |
| Clasificación | NEMA 3R |

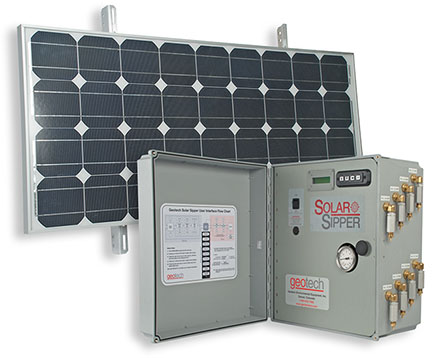

| Panel Solar Opcional con Estructura: | |
| Poder | 100 Watts (unidad estándar) |
| Voltaje de Operación | 17.4 Voltios DC |
| Voltaje Máximo | 21.5 Voltios DC |
| Amperaje de Operación | 4.88 Amperios (unidad estándar) |
| Amperaje Máximo | 5.8 Amperios |
| Tamaño | 41.2" A x 27.5" A (105 cm A x 70 cm A) |
| Peso Aproximado | 23.3 lbs. (10.5 kg) |
| Bomba Opcional Dentro del Pozo: | |
| Dimensiones | 23.5" L x 1.75" OD (59.7cm L x 4.4cm OD) |
| Peso | 4.5 lbs. (2.04 kg) |
| Materiales | Acero inoxidable 303 y 304, Manguera de goma flexible, PVC, Latón |
| Montaje Opcional de Desnatador: | |
| Modelo de 2" / Modelo de 4" | |
| Rango de Viaje Efectivo | 12" (30.5cm) / 24" (61 cm) |
| Dimensiones | 35.5" L x 1.75" OD (90.2cm L x 4.4cm OD) / 35.5" L x 3.75" OD (90.2cm L x 9.5cm OD) |
| Peso | 1.75 lbs. (.79 kg) / 2.25 lbs. (1.02 kg) |
| Temperatura de Operación | 32° a 104°F (0° a 40°C) |
| Temp. de Almacenamiento | -20° a 150°F (-29° a 66°C) |
| Materiales | Acero inoxidable 304, polietileno, PVC, latón, polipropileno |
| Mangueras Opcionales: | |
| Aire | .17" ID (4.3mm ID) |
| Descarge | .375" ID (9.5mm ID) |
